Soal Perencanaan Pondasi Tiang Pancang


Soal No 9.1
            Sebuah tiang pancang beton dengan panjang (L) 20 m. Ukuran penampang tiang tersebut 460 mm x 460 mm. Tiang tertanam penuh ke dalam pasir. Dengan data pasir γ = 18.6 kN/m3 dan φ = 30o. Hitung beban ultimit (Qp) dengan menggunakan:
a.       Metode Mayerhoff’s
b.      Metode Vesic’s (gunakan Ir = Irr = 75)
c.       Metode Janbu’s (gunakan η’ = 90o)

Penyelesaian:


Soal No 9.2
            Kembali ke soal No 9.1. Hitunglah gaya gesek selimut total (Qs) untuk tiang pancang. Gunakan persamaan (9.12), (9.35a) dan (9.35b). Dengan K = 1,5 dan δ = 0,6 φ.
Penyelesaian:

Soal No 9.7
            Sebuah tiang beton memiliki panjang (L) 20 m mempunyai potongan melintang dengan ukuran penampang 381 mm x 381 mm yaitu tertanam penuh dengan kondisi lapisan tanah lempung dengan γsat = 18,5 kN/m3, φ = 0, dan Cu = 70 kN/m2. Dengan asumsi pondasi dibawah muka air tanah. Dengan faktor keamanan pada tiang diperkirakan (FS = 3). Hitunglah gaya gesek selimut tiang (Qs) dengan metode α.
Penyelesaian:


Soal No 9.10
            Sebuah tiang beton memiliki ukuran 16 in x 16 in. Seperti tergambar. Hitunglah gaya gesek selimut total (Qs) dengan:


untuk, L1 = 6,096 m
Þ    (gsat - gw) x 6,096 = (18,55-9,81) x 6,096 = 53,279 kN/m2
Þ    A1 = (6,096 x 53,279) / 2 = 162,349 kN/m3
untuk, L2 = 12,192 m
Þ    53,279 + (gsat - gw) x 12,192 = 53,279 + (19,241-9,81) x 12,192 = 168,262 kN/m2
Þ    A2 = (53,279 x 12,192) + { [(168,262 - 53,279) x 12,192] / 2 } = 1350,514 kN/m3

a.   Metode α
  •  Qs = Σ α.Cu.p.∆L
dengan Cu(1) = 33,516 kN/m2, dari gambar 9.22, maka α1 = 1,00
dengan Cu(2) = 71,820 kN/m2, dari gambar 9.22, maka α2 = 0,74
  • Qs = [α1. Cu(1).pL1] + 2. Cu(2).pL2]
Qs = [1,0 x 33,516 x (4x0,4064) x 6,096] + [0,74 x 71,820 x (4x0,4064) x 12,192]
Qs = 332,132 + 1053,333 = 1385,465 kN

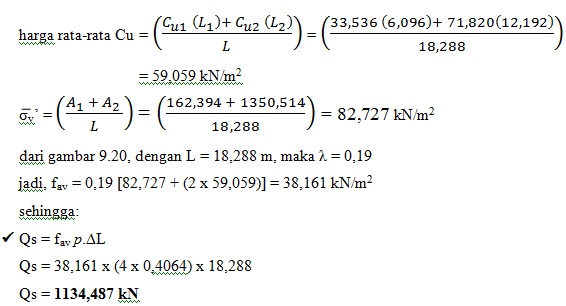

b.   Metode λ
  •  Qs = fav p.∆L

fav = λ' (σv' + 2Cu)


Soal No 9.16
            Sebuah tiang beton memiliki panjang (L) 60 m tertanam didalam tanah lempung jenuh air dengan Cu= 30 kN/m2. Tiang memiliki dengan potongan melintang ukuran 305 mm x 305 mm. Gunakan FS = 3, tentukan kapasitas penarikan bisa diijinkan dari tumpukan.
Penyelesaian:
  •   α' = 0,9 - 0,00625.Cu (dari persamaan 9.71)
     = 0,9 - (0,00625 x 30)
     = 0,9 - 0,1875
     = 0,7125

  • Tun = Lpα’Cu (dari persamaan 9.70)
      = (60)m x (4x0.305)m x (0,7125) x (30)kN/m2
        = 1564,650 kN
